产品介绍

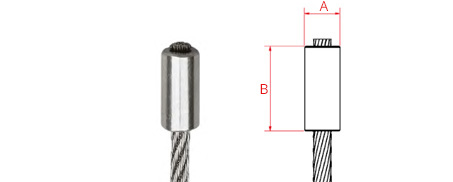

圆柱止端压接端头适用于小直径钢丝绳端部限位、定位和拉索固定。
产品特点
- 适用于精密拉索、微型传动、控制机构和定制钢丝绳组件。
- 可根据绳径、端头形式、材质、连接方式和安装空间进行选型。
- 正式选型前建议结合载荷、行程、弯曲半径和现场安全要求确认。
规格型号
| 适用绳径 mm | A ø ± 0.3 mm | B± 1.0 mm | 材质 | 旧货号 | 新货号 |
|---|---|---|---|---|---|
| 0.27 – 0.45 | 2.5 | 4 | 黄铜 | AM250405 | NI000001 |
| 0.54 – 0.63 | 2.5 | 4 | 黄铜 | AM250407 | NI000002 |
| 0.72 – 0.81 | 3 | 4.5 | 黄铜 | AM300409 | NI000003 |
| 0.90 – 1.00 | 3.5 | 5 | 黄铜 | AM350511 | NI000004 |
| 1.20 – 1.50 | 4.2 | 7 | 黄铜 | AM420716 | NI000007 |
| 1.75 – 1.80 | 5.2 | 7 | 黄铜 | AM520720 | NI000008 |
| 1.5 | 4 | 6 | 镀锌钢 | AZ400617 | NI000021 |
| 1.5 | 4 | 6 | 不锈钢 | AS400617 | NI000012 |
| 2 | 4 | 8 | 镀锌钢 | AZ400822 | NI000022 |
| 2 | 4 | 8 | 不锈钢 | AS400822 | NI000013 |
| 2.5 | 5 | 12 | 镀锌钢 | AZ501227 | NI000023 |
| 2.5 | 5 | 12 | 不锈钢 | AS501227 | NI000014 |
| 3 | 6 | 14 | 镀锌钢 | AZ601433 | NI000024 |
| 3 | 6 | 14 | 不锈钢 | AS601433 | NI000015 |
| 4 | 8 | 18 | 镀锌钢 | AZ801843 | NI000025 |
| 4 | 8 | 18 | 不锈钢 | AS801843 | NI000016 |
| 5 | 10 | 23 | 镀锌钢 | AZ102354 | NI000017 |
| 5 | 10 | 23 | 不锈钢 | AS102354 | NI000009 |
| 6 | 12 | 27 | 镀锌钢 | AZ122764 | NI000018 |
| 6 | 12 | 27 | 不锈钢 | AS122764 | NI000010 |
| 8 | 16 | 36 | 镀锌钢 | AZ163685 | NI000019 |
| 8 | 16 | 36 | 不锈钢 | AS163685 | NI000011 |
