Product Detail
产品介绍
台阶止端压接端头适用于需要阶梯定位面的钢丝绳组件。
产品特点
- 适用于精密拉索、微型传动、控制机构和定制钢丝绳组件。
- 可根据绳径、端头形式、材质、连接方式和安装空间进行选型。
- 正式选型前建议结合载荷、行程、弯曲半径和现场安全要求确认。
规格型号

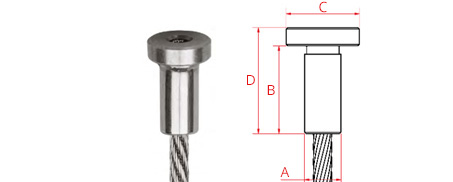

| 适用绳径 mm | A ø ± 0.3 mm | B± 1.0 mm | C ø ± 0.3 mm | D± 1.0 mm | 材质 | 旧货号 | 新货号 |
|---|---|---|---|---|---|---|---|
| 0.27 – 0.36 | 2.5 | 4.0 | 3.5 | 5.0 | 黄铜 | BMB02535 | NI000026 |
| 0.45 – 0.63 | 2.5 | 4.0 | 3.5 | 5.0 | 黄铜 | BMB12535 | NI000032 |
| 0.72 – 0.81 | 3.0 | 4.5 | 5.0 | 5.5 | 黄铜 | BMB03050 | NI000028 |
| 0.90 – 1.00 | 3.5 | 5.0 | 6.0 | 6.5 | 黄铜 | BMB03560 | NI000029 |
| 1.20 – 1.50 | 4.2 | 7.0 | 7.0 | 8.5 | 黄铜 | BMB04270 | NI000030 |
| 1.75 – 1.80 | 5.2 | 7.0 | 8.0 | 8.5 | 黄铜 | BMB05280 | NI000031 |
| 1.50 | 4.0 | 6.0 | 8.0 | 7.5 | 镀锌钢 | BZB04080 | NI000044 |
| 1.50 | 4.0 | 6.0 | 8.0 | 7.5 | 不锈钢 | BSB04080 | NI000036 |
| 2.00 | 4.0 | 8.0 | 8.0 | 10.0 | 镀锌钢 | BZB24080 | NI000052 |
| 2.00 | 4.0 | 8.0 | 8.0 | 10.0 | 不锈钢 | BSB24080 | NI000043 |
| 2.50 | 5.0 | 12.0 | 10.0 | 14.5 | 镀锌钢 | BZB05010 | NI000045 |
| 2.50 | 5.0 | 12.0 | 10.0 | 14.5 | 不锈钢 | BSB05010 | NI000037 |
| 3.00 | 6.0 | 14.0 | 12.0 | 17.0 | 镀锌钢 | BZB06012 | NI000046 |
| 3.00 | 6.0 | 14.0 | 12.0 | 17.0 | 不锈钢 | BSB06012 | NI000038 |
| 4.00 | 8.0 | 18.0 | 14.0 | 20.0 | 镀锌钢 | BZB08014 | NI000047 |
| 4.00 | 8.0 | 18.0 | 14.0 | 20.0 | 不锈钢 | BSB08014 | NI000039 |
| 5.00 | 10.0 | 23.0 | 16.0 | 28.0 | 镀锌钢 | BZB10016 | NI000048 |
| 5.00 | 10.0 | 23.0 | 16.0 | 28.0 | 不锈钢 | BSB10016 | NI000040 |
| 6.00 | 12.0 | 27.0 | 18.0 | 33.0 | 镀锌钢 | BZB12018 | NI000049 |
| 6.00 | 12.0 | 27.0 | 18.0 | 33.0 | 不锈钢 | BSB12018 | NI000041 |
| 8.00 | 16.0 | 36.0 | 24.0 | 44.0 | 镀锌钢 | BZB16024 | NI000051 |
| 8.00 | 16.0 | 36.0 | 24.0 | 44.0 | 不锈钢 | BSB16024 | NI000042 |
