产品介绍

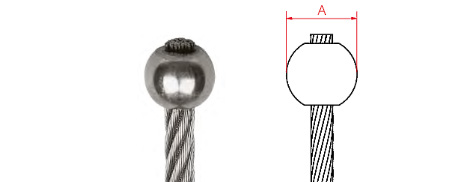

球形压接端头适用于拉索端部限位、铰接和小型机构连接。
产品特点
- 适用于精密拉索、微型传动、控制机构和定制钢丝绳组件。
- 可根据绳径、端头形式、材质、连接方式和安装空间进行选型。
- 正式选型前建议结合载荷、行程、弯曲半径和现场安全要求确认。
规格型号
| 适用绳径 mm | A ø ± 0.3 mm | 材质 | 旧货号 | 新货号 |
|---|---|---|---|---|
| 0.27 – 0.36 | 1.5 | 不锈钢 | CS002715 | KU000015 |
| 0.45 – 0.50 | 1.5 | 不锈钢 | CS004515 | KU000016 |
| 0.27 – 0.36 | 2.0 | 黄铜 | CM002720 | KU000001 |
| 0.45 – 0.60 | 2.0 | 黄铜 | CM004520 | KU000003 |
| 0.27 – 0.45 | 2.3 | 黄铜 | CM002723 | KU000002 |
| 0.45 – 0.60 | 2.3 | 黄铜 | CM004523 | KU000004 |
| 0.36 – 0.81 | 3.2 | 黄铜 | CM008132 | KU000006 |
| 1.00 | 3.2 | 黄铜 | CM010032 | KU000007 |
| 1.20 | 3.2 | 黄铜 | CM012032 | KU000009 |
| 0.63 – 1.00 | 4.0 | 黄铜 | CM008040 | KU000005 |
| 1.20 – 1.50 | 4.0 | 黄铜 | CM017040 | KU000012 |
| 0.63 – 1.00 | 4.8 | 黄铜 | CM010048 | KU000008 |
| 1.20 – 1.50 | 4.8 | 黄铜 | CM016048 | KU000011 |
| 1.20 – 1.50 | 6.0 | 黄铜 | CM012060 | KU000010 |
| 1.76 – 2.00 | 4.8 | 黄铜 | CM022048 | KU000013 |
| 1.76 – 2.00 | 6.0 | 黄铜 | CM022060 | KU000014 |
| 2.00 | 6.0 | 镀锌钢 | CZ020060 | KU000030 |
| 2.00 | 6.0 | 不锈钢 | CS020060 | KU000017 |
| 2.50 | 8.0 | 镀锌钢 | CZ025080 | KU000031 |
| 2.50 | 8.0 | 不锈钢 | CS025080 | KU000018 |
| 3.00 | 8.0 | 镀锌钢 | CZ030080 | KU000032 |
| 3.00 | 8.0 | 不锈钢 | CS030080 | KU000019 |
| 4.00 | 10.0 | 镀锌钢 | CZ040010 | KU000033 |
| 4.00 | 10.0 | 不锈钢 | CS040010 | KU000020 |
