Product Detail
产品介绍
眼环压接端头适合螺栓、销轴或连接件穿接固定。
产品特点
- 适用于精密拉索、微型传动、控制机构和定制钢丝绳组件。
- 可根据绳径、端头形式、材质、连接方式和安装空间进行选型。
- 正式选型前建议结合载荷、行程、弯曲半径和现场安全要求确认。
规格型号

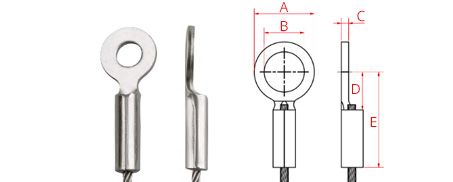

| 适用绳径 mm | A± 1.0 | B± 0.3 mm | C± 0.2 mm | D± 1.0 mm | E± 1.0 mm | 材质 | 旧货号 | 新货号 |
|---|---|---|---|---|---|---|---|---|
| 0.36 – 1.00 | 6.6 | 3.6 | 1.1 | 3.3 | 14.7 | 不锈钢 | DS036360 | KA000001 |
| 0.36 – 1.00 | 6.6 | 4.2 | 1.1 | 3.3 | 14.7 | 不锈钢 | DS036420 | KA000002 |
| 0.36 – 1.00 | 9.5 | 5.6 | 1.1 | 5.0 | 17.0 | 不锈钢 | DS036560 | KA000003 |
| 0.36 – 1.00 | 9.5 | 6.5 | 1.1 | 5.0 | 17.0 | 不锈钢 | DS036650 | KA000004 |
| 1.20 – 2.00 | 10.7 | 3.6 | 1.5 | 8.1 | 25.4 | 不锈钢 | DS120360 | KA000005 |
| 1.20 – 2.00 | 10.7 | 4.8 | 1.5 | 8.1 | 25.4 | 不锈钢 | DS120480 | KA000006 |
| 1.20 – 2.00 | 10.7 | 5.6 | 1.5 | 8.1 | 25.4 | 不锈钢 | DS120560 | KA000007 |
| 1.20 – 2.00 | 10.7 | 6.6 | 1.5 | 8.1 | 25.4 | 不锈钢 | DS120660 | KA000008 |
| 1.20 – 2.00 | 10.7 | 6.6 | 1.5 | 8.1 | 25.4 | 镀锌钢 | DZ120660 | KA000013 |
| 2.00 – 2.50 | 19.0 | 9.6 | 2.3 | 12.0 | 30.2 | 镀锌钢 | DZ200960 | KA000015 |
| 2.00 – 2.50 | 19.0 | 12.7 | 2.3 | 12.0 | 30.2 | 镀锌钢 | DZ200127 | KA000014 |
| 2.00 – 2.50 | 19.0 | 9.6 | 2.3 | 12.0 | 30.2 | 不锈钢 | DS200960 | KA000010 |
| 2.00 – 2.50 | 19.0 | 12.7 | 2.3 | 12.0 | 30.2 | 不锈钢 | DS200127 | KA000009 |
| 3.00 | 21.6 | 9.6 | 3.2 | 15.2 | 49.3 | 镀锌钢 | DZ300960 | KA000017 |
| 3.00 | 21.6 | 12.7 | 3.2 | 15.2 | 49.3 | 镀锌钢 | DZ300127 | KA000016 |
| 3.00 | 21.6 | 9.6 | 3.2 | 15.2 | 49.3 | 不锈钢 | DS300960 | KA000012 |
| 3.00 | 21.6 | 12.7 | 3.2 | 15.2 | 49.3 | 不锈钢 | DS300127 | KA000011 |
| 4.00 – 5.00 | 25.4 | 9.6 | 4.8 | 16.0 | 60.5 | 镀锌钢 | DZ400960 | KA000024 |
| 4.00 – 5.00 | 25.4 | 12.7 | 4.8 | 16.0 | 60.5 | 镀锌钢 | DZ400127 | KA000023 |
| 4.00 – 5.00 | 25.4 | 9.6 | 4.8 | 16.0 | 60.5 | 不锈钢 | DS400960 | KA000020 |
| 4.00 – 5.00 | 25.4 | 12.7 | 4.8 | 16.0 | 60.5 | 不锈钢 | DS400127 | KA000019 |
