产品介绍

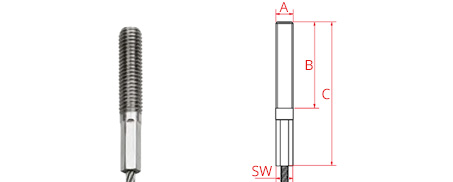

螺纹压接端头适合张紧调节、螺纹连接和精密安装的拉索组件。
产品特点
- 适用于精密拉索、微型传动、控制机构和定制钢丝绳组件。
- 可根据绳径、端头形式、材质、连接方式和安装空间进行选型。
- 正式选型前建议结合载荷、行程、弯曲半径和现场安全要求确认。
规格型号
| 适用绳径 mm | A | B± 1.0 mm | C± 2.0 mm | SW± 0.3 mm | 材质 | 旧货号 | 新货号 |
|---|---|---|---|---|---|---|---|
| 0.27 – 0.45 | M3 | 20.0 | 28.0 | 2.3 | 黄铜 | EM027320 | GE000001 |
| 0.27 – 0.45 | M4 | 12.0 | 18.0 | 1.6* | 黄铜 | EM027412 | GE000002 |
| 0.27 – 0.45 | M4 | 30.0 | 40.0 | 2.3 | 黄铜 | EM027430 | GE000003 |
| 0.54 – 0.63 | M4 | 20.0 | 30.0 | 2.3 | 黄铜 | EM054420 | GE000004 |
| 0.54 – 0.63 | M4 | 35.0 | 45.0 | 2.3 | 黄铜 | EM054435 | GE000005 |
| 0.72 – 0.81 | M5 | 25.0 | 40.0 | 2.8 | 黄铜 | EM072525 | GE000006 |
| 0.72 – 0.81 | M5 | 40.0 | 55.0 | 2.8 | 黄铜 | EM072540 | GE000007 |
| 0.90 – 1.00 | M5 | 30.0 | 45.0 | 3.2 | 黄铜 | EM090530 | GE000008 |
| 0.90 – 1.00 | M5 | 50.0 | 65.0 | 3.2 | 黄铜 | EM090550 | GE000009 |
| 1.20 – 1.50 | M6 | 30.0 | 42.0 | 4.0 | 黄铜 | EM120630 | GE000010 |
| 1.20 – 1.50 | M6 | 50.0 | 65.0 | 4.0 | 黄铜 | EM120650 | GE000011 |
| 1.75 – 1.80 | M8 | 30.0 | 45.0 | 5.0 | 黄铜 | EM175830 | GE000012 |
| 1.75 – 1.80 | M8 | 50.0 | 65.0 | 5.0 | 黄铜 | EM175850 | GE000013 |
| 2.00 | M6 | 30.0 | 47.0 | 4.3 | 镀锌钢 | EZ200630 | GE000028 |
| 2.00 | M6 | 50.0 | 67.0 | 4.3 | 镀锌钢 | EZ200650 | GE000029 |
| 2.00 | M6 | 30.0 | 47.0 | 4.3 | 不锈钢 | ES200630 | GE000014 |
| 2.00 | M6 | 50.0 | 67.0 | 4.3 | 不锈钢 | ES200650 | GE000015 |
| 2.50 | M6 | 30.0 | 50.0 | 4.3 | 镀锌钢 | EZ250630 | GE000030 |
| 2.50 | M6 | 50.0 | 70.0 | 4.3 | 镀锌钢 | EZ250650 | GE000031 |
| 2.50 | M6 | 30.0 | 50.0 | 4.3 | 不锈钢 | ES250630 | GE000016 |
| 2.50 | M6 | 50.0 | 70.0 | 4.3 | 不锈钢 | ES250650 | GE000017 |
| 3.00 | M8 | 30.0 | 53.0 | 6.0 | 镀锌钢 | EZ300830 | GE000032 |
| 3.00 | M8 | 50.0 | 73.0 | 6.0 | 镀锌钢 | EZ300850 | GE000033 |
| 3.00 | M8 | 30.0 | 53.0 | 6.0 | 不锈钢 | ES300830 | GE000018 |
| 3.00 | M8 | 50.0 | 73.0 | 6.0 | 不锈钢 | ES300850 | GE000019 |
| 4.00 | M8 | 40.0 | 70.0 | 7.0 | 镀锌钢 | EZ400840 | GE000034 |
| 4.00 | M8 | 70.0 | 100.0 | 7.0 | 镀锌钢 | EZ400870 | GE000035 |
| 4.00 | M8 | 40.0 | 70.0 | 7.0 | 不锈钢 | ES400840 | GE000020 |
| 4.00 | M8 | 70.0 | 100.0 | 7.0 | 不锈钢 | ES400870 | GE000021 |
| 5.00 | M10 | 40.0 | 75.0 | 8.7 | 镀锌钢 | EZ500140 | GE000036 |
| 5.00 | M10 | 70.0 | 105.0 | 8.7 | 镀锌钢 | EZ500170 | GE000037 |
| 5.00 | M10 | 40.0 | 75.0 | 8.7 | 不锈钢 | ES500140 | GE000022 |
| 5.00 | M10 | 70.0 | 105.0 | 8.7 | 不锈钢 | ES500170 | GE000023 |
| 6.00 | M12 | 40.0 | 80.0 | 10.7 | 镀锌钢 | EZ600140 | GE000038 |
| 6.00 | M12 | 70.0 | 110.0 | 10.7 | 镀锌钢 | EZ600170 | GE000039 |
| 6.00 | M12 | 40.0 | 80.0 | 10.7 | 不锈钢 | ES600140 | GE000024 |
| 6.00 | M12 | 70.0 | 110.0 | 10.7 | 不锈钢 | ES600170 | GE000025 |
| 8.00 | M16 | 40.0 | 90.0 | 14.5 | 镀锌钢 | EZ800140 | GE000040 |
| 8.00 | M16 | 70.0 | 120.0 | 14.5 | 镀锌钢 | EZ800170 | GE000041 |
| 8.00 | M16 | 40.0 | 90.0 | 14.5 | 不锈钢 | ES800140 | GE000026 |
| 8.00 | M16 | 70.0 | 120.0 | 14.5 | 不锈钢 | ES800170 | GE000027 |
