产品介绍
横向止端压铸端头适合需要横向限位或卡槽固定的钢丝绳组件。
产品特点
- 适用于精密拉索、微型传动、控制机构和定制钢丝绳组件。
- 可根据绳径、端头形式、材质、连接方式和安装空间进行选型。
- 正式选型前建议结合载荷、行程、弯曲半径和现场安全要求确认。
规格型号

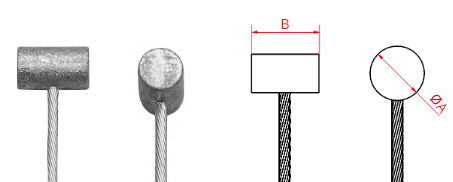

| 钢丝绳直径 mm | A ø ± 0.3 mm | B ± 1.0 mm | 旧货号 | 新货号 |
|---|---|---|---|---|
| 0.81 | 5.5 | 5.4 | QN0801 | WK000008 |
| 1.0 | 3.0 | 6.0 | QN1007 | WK000136 |
| 1.0 | 3.5 | 10.0 | QN1004 | WK000311 |
| 1.0 | 4.7 | 6.5 | QN1008 | WK000114 |
| 1.0 | 5.9 | 5.0 | QN1001 | WK000009 |
| 1.5 | 4.8 | 7.5 | QN1504 | WK000010 |
| 1.5 | 5.0 | 7.3 | - | WK000463 |
| 1.5 | 6.0 | 7.0 | QN1505 | WK000032 |
| 1.5 | 7.0 | 6.0 | QN1507 | WK000034 |
| 2.0 | 5.0 | 7.5 | QN2003 | WK000011 |
| 2.0 | 6.0 | 6.0 | QN2002 | WK000037 |
| 2.0 | 6.0 | 10.0 | QN2001 | WK000036 |
| 2.0 | 6.0 | 20.0 | QN2005 | WK000038 |
| 2.5 | 6.0 | 6.0 | QN2501 | WK000012 |
| 2.5 | 8.0 | 12.0 | - | WK000466 |
